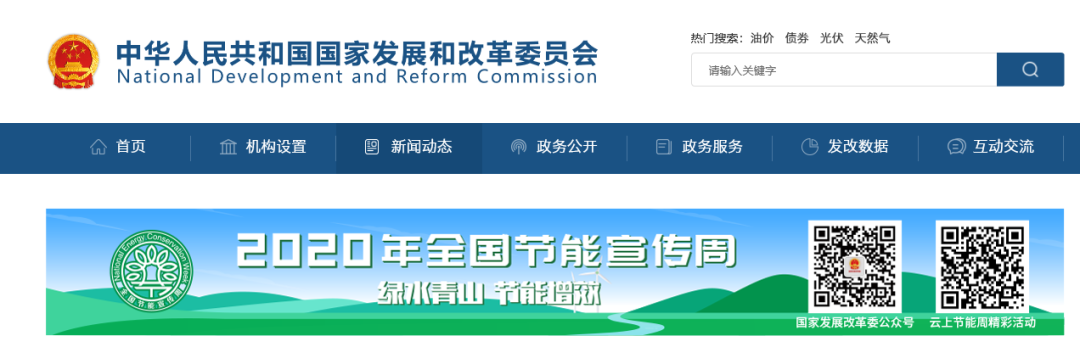

今日，發改委官網發布公告，全國第30屆節能宣傳周啟動（6月29日至7月5日）！在“建筑節能技術”“建筑節能實踐”欄目中，多項節能改造案例應用了空氣源熱泵、污水源熱泵、余熱回收技術，為降低建筑能耗作出突出貢獻。
江億院士在《中國建筑能耗狀況和發展趨勢報告》中指出，現階段，中國建筑能耗占到全國能耗總量約20%，而采暖、空調、熱水等冷暖系統的能耗又占到建筑能耗的一半以上，冷暖系統的節能改造已經是節能減排的重要突破點。
今天，我們就來看一下本屆節能宣傳周中，發改委官網發布的這些和熱泵有關的技術、產品、案例、數據。

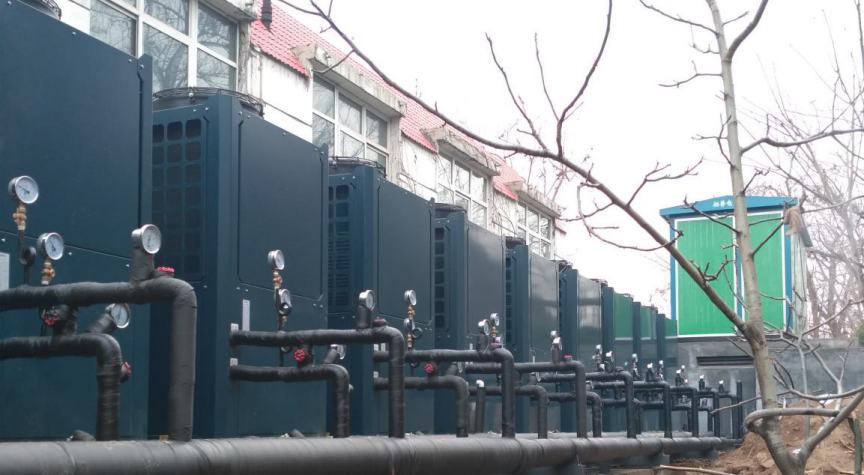

技術原理：CO2空氣源熱泵供暖技術具有對寒冷地區室外溫度適應能力強、出水溫度高等特點，在供回水大溫差條件下具有較高的制熱系數。CO2熱泵相比傳統氟利昂工質熱泵出水溫度可達70℃以上，滿足各類散熱器的需求，實現供暖及生活熱水供應。節能效果：與燃油鍋爐、燃氣鍋爐、電鍋爐等供暖設備相比，節能率在50%以上。應用領域：應用于建筑行業，包括民用建筑、辦公建筑、商業建筑、科教文衛等公共建筑和居住建筑集中或分布供暖及生活熱水。1）某辦公樓CO2熱泵采暖節能改造項目，年省28W元該實踐項目為某辦公樓，總建筑采暖面積8640㎡，分為新樓與舊樓兩個建筑群，新樓為7層框架結構，舊樓為3層磚混結構。原采暖熱源為燃煤鍋爐，后改為新型CO2空氣源熱泵機組。該供暖技術具有對寒冷地區室外溫度適應能力強、出水溫度高等特點，在供回水大溫差條件下具有較高的制熱系數。改造過程中，該項目選用了10臺CO2空氣源熱泵采暖機組替換燃煤鍋爐，配套使用了循環泵組、軟水裝置與定壓裝置。項目共投資181萬元，節能128tce，年碳減排量301噸，年節能經濟效益約28萬元。2）多鐵路站點CO2熱泵采暖節能改造項目，年省41W元某鐵路段5個站點，總采暖面積約10,000㎡。選配CO2熱泵供暖機組替代了原有的傳統制熱設備。CO2空氣源熱泵供暖機組滿足了用戶提出的供暖要求，在零下15℃低溫環境下仍可高效穩定運行，出水溫度可達65℃以上。改造后，該鐵路段其中一個站點供暖運行情況掛表監測結果顯示，室內實際溫度平均值穩定控制在21～23℃。與燃油熱水鍋爐對比，節約經濟成本約41.47萬元/134天，節能86tce，碳減排量227噸。在未來幾年，余熱回收將成為推進我國節能減排工作的重要內容。全國范圍之內，僅利用工業余熱供熱，已經形成3000億元的產業。專家估計，未來五年之中的市場年增長率會達到30%，市場容量或超過萬億。比如泳池、浴池、賓館、洗浴中心、汽車4S店、農莊、辦公樓、工廠等項目。這些地方之前都是自己燒鍋爐，但現在不讓燒了，全部都要進行改造。從原理來講，空氣源熱泵無疑是比電和天然氣更節能的，再結合余熱回收，那將是省上加省！1）40000㎡酒店熱泵綜合節能改造工程，年省7萬度電、5W方燃氣經濟效益：年節約用電7.42萬千瓦時，節約天然氣5.3萬立方山東舜和國際酒店從酒店用能特點出發，結合適宜的高效節能技術，開展精細化管理，實現良好的節能減排效益，同時也提升了酒店利潤率，起到了很好的示范作用。該實踐項目建筑面積40,575平方米，加裝空氣源熱泵熱回收機組，回收鍋爐房、制冰機余熱以制取生活熱水，同時為配電室提供冷風，一舉多得，提升能源利用效率、改善工作環境。每年節約用電7.42萬千瓦時，節約天然氣5.3萬立方，酒店萬元營業收入的能源費用占比從2011年的6.29%下降到2019年的4.58%。
2）100000㎡熱泵熱回收酒店項目，年省費用1700萬廣州白天鵝賓館，建筑面積約10萬平米，是中國批高端酒店的代表，在系統能源診斷和設計的基礎上，進行熱泵熱回收技術、高效鍋爐替換、自控系統優化等節能改造，為我國高端酒店提升能效水平做出了良好示范，并提供了借鑒模式。廣州白天鵝賓館在改造之前，開展能源診斷，摸清了賓館能源消耗現狀。改造過程中，以提高系統效率為主要目標，采用高效電驅動熱泵熱回收熱水系統替代燃油熱水系統，制熱效率高達8.0；運行性能實時監測，自動調整設備運行策略，相互協調、優化運行。通過整體改造，運營能耗大幅下降，在2016年，年節約能源費用1700多萬元；熱回收熱泵系統可利用空調廢熱滿足全年80%以上的生活熱水需求。賓館單位面積年綜合能耗121kWh/平米，遠低于《民用建筑能耗標準》的引導值。主要技術指標：設備承壓＞1.0 Mpa；換熱器清水工況下傳熱系數＞3000W/㎡·k；單臺設計水量20～100m3/h；換熱器阻力40～80kPa；清洗周期＞180天（單臺清洗用工約1人日）。節能效果：系統供熱COP可達3.5～4.5，節能效益明顯。應用領域：該技術可應用于各種公共與民用建筑的冬季供暖、夏季制冷及生活熱水供應。同時，可應用于污泥加熱、含油污水或污雜物含量高的廢水換熱等工業生產。1）千萬平米大型污水源熱泵集中供暖項目，年回收余熱103萬GJ該實踐項目為某樓盤商業綜合體，總建筑面積約達1000萬平米，污水源熱泵系統是該樓盤商業綜合體的主要熱源形式之一，規劃供熱面積約350萬平米，為商業綜合體的酒店、公寓、寫字樓等建筑供暖及制冷，目前已投運200余萬平米。采用污水源熱泵系統流道式換熱技術，承接了整體供熱區域三分之一的供暖負荷及全部制冷負荷，系統通過流道式換熱器提取沿線市政原生污水的余熱資源，實現系統冬季供暖需求；通過切換系統運行方向，滿足夏季商業部分供冷需求。一個采暖季共計回收余熱量103.7萬GJ，通過采用污水源熱泵技術，每年減少耗能約3.2萬噸標煤，減少二氧化碳、二氧化硫等大氣污染氣體排放近9萬噸。2）30W平米學校采暖項目，年回收市政污水廢熱11.4萬GJ本實踐項目為某學校供暖區域能源站。總供熱面積近30萬平米，末端采用地熱方式，為學生公寓、教職工住宅、教學辦公樓等建筑供暖。利用污水源熱泵系統流道式換熱技術，某學院建設了一座以市政污水作為熱源的污水源熱泵能源站，通過流道式換熱器從市政污水中提取熱量傳遞給中介水，清潔的中介水在熱泵機組與流道式換熱器之間循環傳遞熱量，避免污水進入熱泵對熱泵機組造成污染、腐蝕、降低熱泵工作效率等問題，保證了系統整體高效穩定運行。一個采暖季共計節約熱量11.4萬GJ（回收余熱量14.8萬GJ，耗電量932萬kWh，折合熱量3.3萬GJ），通過采用污水源熱泵技術，每年減少耗能約3900余噸標煤，減少二氧化碳、二氧化硫等大氣污染氣體排放近1萬噸。在近幾年的煤改電項目中，熱泵的節能潛力得到了充分驗證。對比電鍋爐、燃氣鍋爐、燃油鍋爐、燃煤鍋爐等熱源形式，熱泵的節能版權：案例來自發改委官網及熱泵市場，有所改編。如有疏漏，請以原網站為準。
